1.HMG2020型压力测试仪
    由HYDARC公司推出的HMG2020型测试仪是一种便携式测试仪，用于液压系统压力的动态测试。仪器配有应变电阻式压力传感器，可方便地将压力传感器接人液压系统的测点。通过接日可以把现场采集的压力数据传输到计算机。在专门软件的支持下，可对数据进行编辑、整理和分析。

    系统有两个压力传感器，可同时进行两路压力数据的采集，这有利于对两个测点压力值的相互关系进行分析。
    便携式动态压力测试仪能够针一对不同故障源点现场检测系统的压力动态变化情况的设备一适合于日常点检。

2.卷取机液压故障诊断应用实例

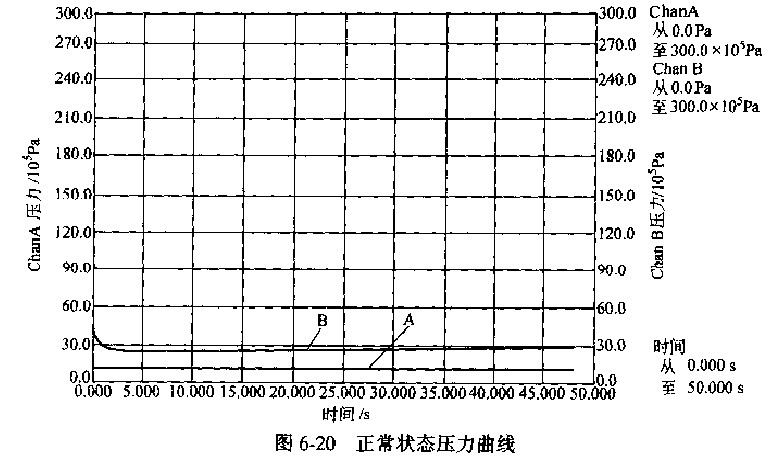

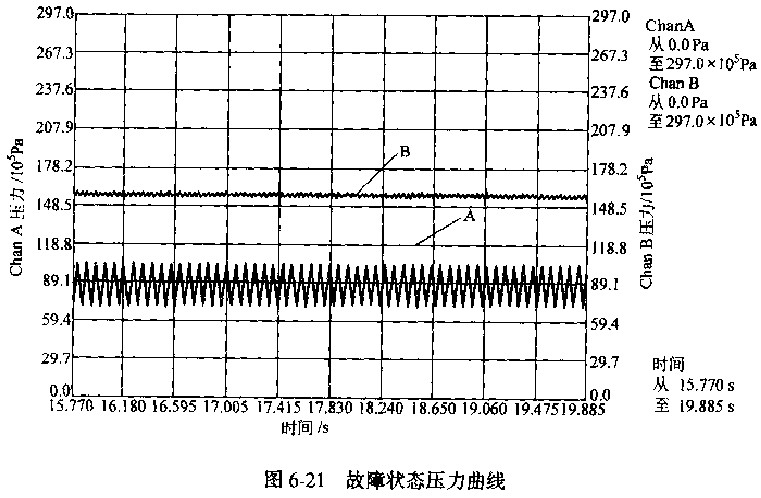

    某液压卷取机助卷辊液压系统采用力士乐4WSE3EE25型三级伺服阀实现踏步控制。该伺服阀在投人运行一段时间以后，常常出现严重抖动现象，图6-20与图6-21是用HMG2020型监测仪测出的系统压力动态曲线图。两图显示，同一测量点故障状态下压力比正常时发生较大偏移且成正弦波振动。经分析，认为是由于伺服阀零点漂移、零点泄漏造成系统不断补偿引起的。，更换伺服阀后系统恢复正常，表明测试与判断正确。
