液压系统液压泵保压回路？
- 作者:液压网
- 时间:2012-07-17
- 阅读:800
保压回路的功用是使某些液压系统在工作过程中保持一定的压力。例如，为使机床获得足够而稳定的进给力，保证加工精度，避免发生事故，对于加工或夹紧工件，都要求系统保持一定
保压回路的功用是使某些液压系统在工作过程中保持一定的压力。例如，为使机床获得足够而稳定的进给力，保证加工精度，避免发生事故，对于加工或夹紧工件，都要求系统保持一定的压力，并使压力的波动保持在最小的范围内。在这些情况下则需设置保压回路。
1.利用液压泵保压的保压回路
利用液压泵的保压回路也就是在保压过程中，液压泵仍以较高的压力(保压所需压力)工作，此时，若采川定量泵则压力油几乎全经溢流阀流回油箱，系统功率损失大，易发热，故只在小功率的系统且保压时间较短的场合下才使用;若采用变量泵，在保压时泵的压力较高，但输出流量几乎等于0。因而，液压系统的功率损失小，这种保压方法且能随泄漏量的变化而自动调整输出流量。因而其效率也较高。
2.利用蓄能器保压的保压回路

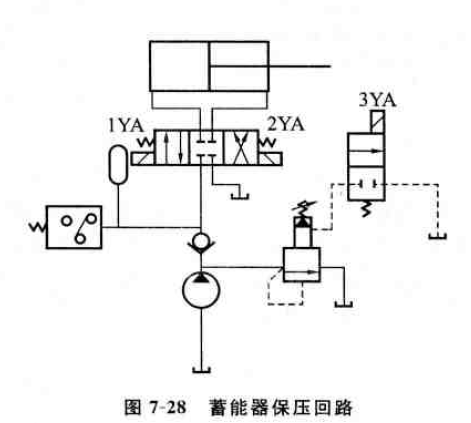

蓄能器保怅回路如图7-28所示。当电磁铁1YA通电时，泵向液压缸左腔和蓄能器同时供油，并推动活塞右移。当接触工件后，系统压力升高。当压力升至继电器调定值时3YA通电，通过先导式溢流阀使泵卸荷;此时液压缸中油液压力由蓄能器保持。
3.自动补油保压回路

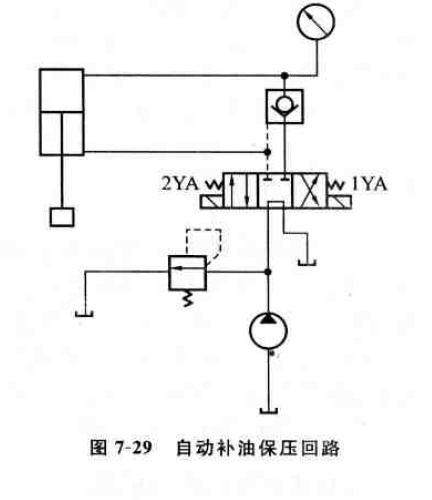

如图7-29所示为采用液控单向阀和电接触式压力表的自动补油保压回路，其工作原理为:1YA得电，换向阀右位接人回路，液压缸上腔压力上升至电接触式压力表的上限值，上触点接电.使电磁铁1YA失电，换向阀处于中位.液压泵卸荷，液压缸由液控单向阀保压。当液压缸上腔压力下降到预定下限值时，电接触式压力表又发出信号，使1YA得电.液压泵再次向系统供油。使压力上升、当压力达到上限值，上触点又发出信号，使1YA失电。因此。这一回路能白动地使液压缸补充压力油。使其压力能长期保持在一定范围内。
