液压泵减压回路的功能？
- 作者:液压网
- 时间:2012-07-15
- 阅读:895
减压回路的功能是使液压系统中某一支路具有较主油路低的稳定压力。液压系统中的定位、夹紧、控制油路等支路，工作中往往需要稳定的低压，为此，在回路上需设置减压回路。
减压回路的功能是使液压系统中某一支路具有较主油路低的稳定压力。液压系统中的定位、夹紧、控制油路等支路，工作中往往需要稳定的低压，为此，在回路上需设置减压回路。

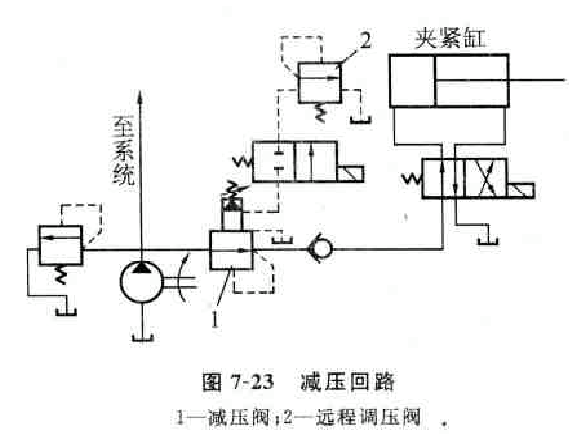

图7-23所示为用于工件夹紧的减压回路。夹紧工件时为了防止瓶力降低(如进给缸空载快进)油液倒流.并倾时保压，通常在减压阀后串接一个单向阀。图示状态中的低压山减压阀1调定:当二通阀通电后，阀1出日压力则由远程调压阀2决定，故此回路为二级减压回路。

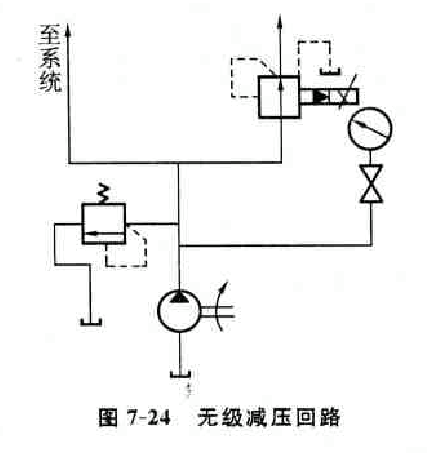

图7-24所示为无级减压回路。此回路中采用了比例减压阀减压。根据输人信号的变化、便可获得无级的稳定低压。
